極致品質之經濟型PLC

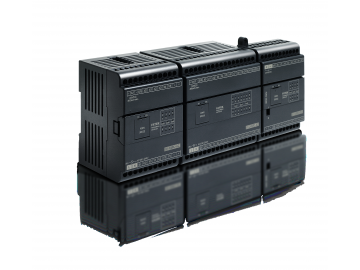

永宏B1/B1z系列微型可程式控制器
B1/B1z 系列
除藉由 SoC技術及精簡化設計達到硬體成本之大幅降低外，B1/B1z系列PLC採用製程最成熟、品質最穩定之兩層板，卻能超越一般四層板PLC之雜訊抗性效果，使B1/B1z PLC不但品質更高，更強化價格競爭力。
產品特色
先進之SoC 核心技術
憑藉永宏精湛之軟硬體技術及多年來在自動控制業界累積之經驗，將整部PLC 系統以自行開發之CPU、硬體邏輯解題電路(HLS)、高速硬體計數/時、定位、通訊等電路及FLASH、SRAM整合在一個BGA晶片中，為業界首見，領先群倫之微型PLC精品。
體積小巧，紮實穩固
由於將整個系統予以SoC 化，故得以將CPU 及I/O 整合在一片PCB 基板內而大幅縮小體積，且因單板化無需板間連接器等機電元件，使整體結構更為紮實穩固與可靠。
品質優異，可靠度高
優異精簡之硬體設計與高度集積化之SoC 技術，使B1/B1z 系列PLC 之組成零件數減至最低，加上採用高品質零件及嚴密的品管程序，造就出其傲視業界之高品質及高信賴度。
超低價格，競爭力強
除藉由 SoC技術及精簡化設計達到硬體成本之大幅降低外，B1/B1z 系列PLC 採用製程最成熟、品質最穩定之兩層板，卻能超越一般四層板PLC 之雜訊抗性效果，使B1/B1z PLC 不但品質更高，更強化價格競爭力。
使用簡易，指令相容
B1/B1z 系列PLC 之指令集係以永宏暢銷多年之FBs 系列PLC 之指令集為基礎，精心挑選簡易且必要之部份集結而成，不但學習輕鬆、使用容易，並與FBs 系列PLC 之指令完全相容。

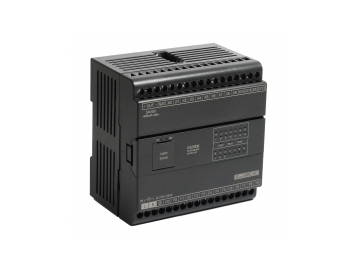

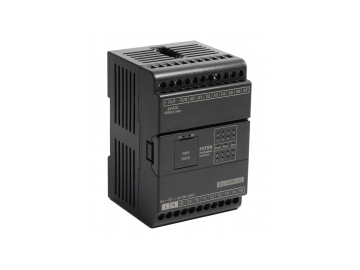

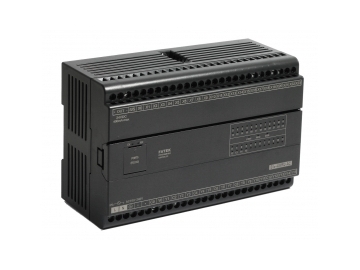

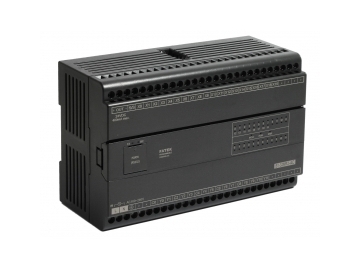

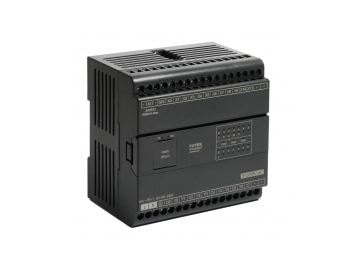

B1主機
| 型號 | 規格 |
|---|---|
| B1-10M◇△– ◎☆ | 6點24VDC數位輸入(4點50KHz，2點總和5KHz)，4點繼電器輸出或電晶體輸出(2點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
| B1-14M◇△– ◎☆ | 8點24VDC數位輸入(4點50KHz，4點總和5KHz)，6點繼電器輸出或電晶體輸出(2點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
| B1-20M◇△– ◎☆ | 12點24VDC數位輸入(6點50KHz，6點總和5KHz)，8點繼電器輸出或電晶體輸出(4點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
| B1-24M◇△– ◎☆ | 14點24VDC數位輸入(8點50KHz，6點總和5KHz)，10點繼電器輸出或電晶體輸出(4點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
| B1-32M◇△– ◎☆ | 20點24VDC數位輸入(8點50KHz，8點總和5KHz，4點低速)，12點繼電器輸出或電晶體輸出(6點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
| B1-40M◇△– ◎☆ | 24點24VDC數位輸入(8點50KHz，8點總和5KHz，8點低速)，16點繼電器輸出或電晶體輸出(6點50KHz)，內建1-2個通訊埠，左側可擴充0-2個模組，右側可擴充至80點I/O |
B1z主機
| 型號 | 規格 |
|---|---|
| B1z-10M◇△– ◎☆ | 6點24VDC數位輸入(4點50KHz，2點總和5KHz)，4點繼電器輸出或電晶體輸出(2點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
| B1z-14M◇△– ◎☆ | 8點24VDC數位輸入(4點50KHz，4點總和5KHz)，6點繼電器輸出或電晶體輸出(2點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
| B1z-20M◇△– ◎☆ | 12點24VDC數位輸入(6點50KHz，6點總和5KHz)，8點繼電器輸出或電晶體輸出(4點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
| B1z-24M◇△– ◎☆ | 14點24VDC數位輸入(8點50KHz，6點總和5KHz)，10點繼電器輸出或電晶體輸出(4點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
| B1z-32M◇△– ◎☆ | 20點24VDC數位輸入(8點50KHz，8點總和5KHz，4點低速)，12點繼電器輸出或電晶體輸出(6點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
| B1z-40M◇△– ◎☆ | 24點24VDC數位輸入(8點50KHz，8點總和5KHz，8點低速)，16點繼電器輸出或電晶體輸出(6點50KHz)，內建1個通訊埠，左/右側均不可擴充 |
1. ◇：R － 繼電器輸出，T － 電晶體Sink(NPN)輸出，J － 電晶體Source (PNP)輸出
2. △：2 － 內建1個RS232通訊埠， B1主機左側可再擴充1個類比模組+1個通訊模組
U － 內建1個USB通訊埠(客製品)，B1主機左側可再擴充1個類比模組+1個通訊模組
25 － 內建2個通訊埠(RS232+RS485)僅B1主機提供，且左側不可再擴充
3. ◎：AC － 100~240VAC電源， D12 － 12VDC電源， D24 － 24VDC電源
4. ☆：空白 － 標準外殼，-S － 薄型外殼(AC電源主機無薄型外殼)
